返回列表
1．原材料材质心部分层比较严重，并有微裂纹。如下图：

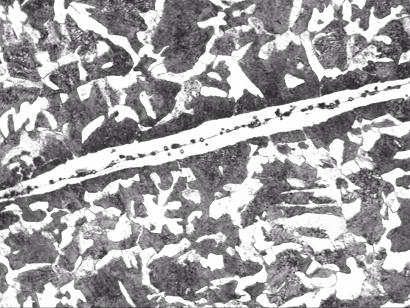

原材料金相组织 100 X（4%硝酸酒精侵蚀）E样块
本报告仅对送验样品而言 校对： 试验者：郑雄龙

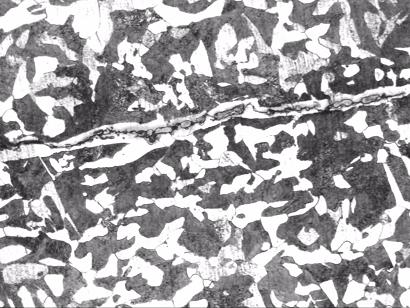

原材料金相组织 100 X（4%硝酸酒精侵蚀）K样块
1． 调质后裂纹扩展。如下图：

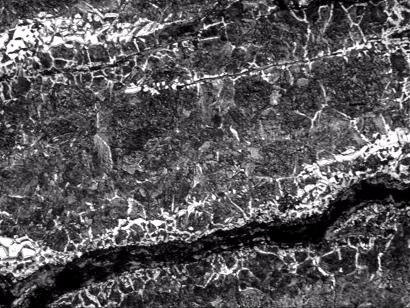

金相组织 100 X（4%硝酸酒精侵蚀）H样块
结论：框架裂纹原因系原材料本身分层比较严重并有轧制微裂纹，调质裂纹扩展。
框架裂纹金相试验报告
浏览次数：1320 发布时间：2020-03-26 01:16:49
框架调质后，机加工时发现有裂纹经切取裂
纹工件及原材料样块进行金相分析，结果如下：
1．原材料材质心部分层比较严重，并有微裂纹。如下图：
原材料金相组织 100 X（4%硝酸酒精侵蚀）E样块
本报告仅对送验样品而言 校对： 试验者：郑雄龙
原材料金相组织 100 X（4%硝酸酒精侵蚀）K样块
1． 调质后裂纹扩展。如下图：
金相组织 100 X（4%硝酸酒精侵蚀）H样块
结论：框架裂纹原因系原材料本身分层比较严重并有轧制微裂纹，调质裂纹扩展。
