返回列表
解析：表面和内部硬度一致。
三、运用金相显微镜对样品的表面和内部金相组织进行分析
图1 芯部金相组织（500X）
图2 表面金相组织（200X）
解析：表面未发现渗碳层深度，表面和内部金相组织均为隐针回火马氏体+粒状碳化物。未经过渗碳处理。
结合化学成分、金相组织、洛氏硬度（HRC），材质可能为GCr15SiMn。由于未经过渗碳处理，不能达到渗碳金属件表面层具有高硬度和耐磨性，而金属件的中心部分仍然保持着低碳钢的韧性和塑性的使用特性要求。
合理化建议：进货要求1、原材料指定20CrNiMo合金钢 ；2、表面渗碳处理硬度达到58-61HRC ;3渗碳层深度达到0.7-1.0mm 4、内部硬度达到40-50HRC。
金属材料检测案例跟大家分享
浏览次数： 发布时间：2019-06-04 14:13
一、运用火花直读光谱仪、高频红外碳硫分析仪对样品化学成分进行分析，青岛金属材料检测分析结果如下：
| 样品编号 | 分析项目 | 单位 | 42CrMo指标 | 检测结果 |
| 1 | C | % | 0.38-0.45 | 0.90 |
| Si | % | 0.17-0.37 | 0.49 | |
| Mn | % | 0.50-0.80 | 0.82 | |
| P | % | ≤0.030 | 0.028 | |
| S | % | ≤0.030 | 0.013 | |
| Cr | % | 0.90-1.20 | 1.30 | |
| Ni | % | ≤0.30 | 0.032 | |
| Mo | % | 0.15-0.25 | 0.04 | |
| Cu | % | ≤0.30 | 0.09 |
解析：元素含量不符合GB/T 3077-2015中42CrMo化学成分规定，依据元素含量，推断可能牌号为轴承钢或者模具钢的某种钢材，非合金结构钢。
二、运用洛氏硬度计对样品表面和样品内部进行硬度分析
二、运用洛氏硬度计对样品表面和样品内部进行硬度分析
| 样品编号 | 检测项目 | 检测结果 | 备注 |
| 1 | 洛氏硬度（HRC） | 63，63，64 | 表面 |
| 洛氏硬度（HRC） | 63，64，64 | 内部 |
解析：表面和内部硬度一致。
三、运用金相显微镜对样品的表面和内部金相组织进行分析

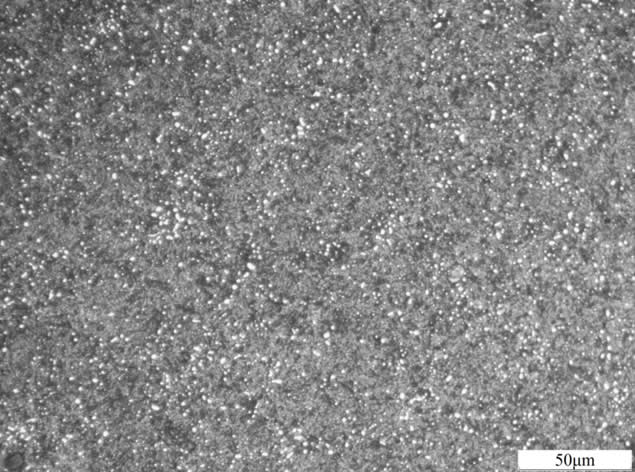

图1 芯部金相组织（500X）

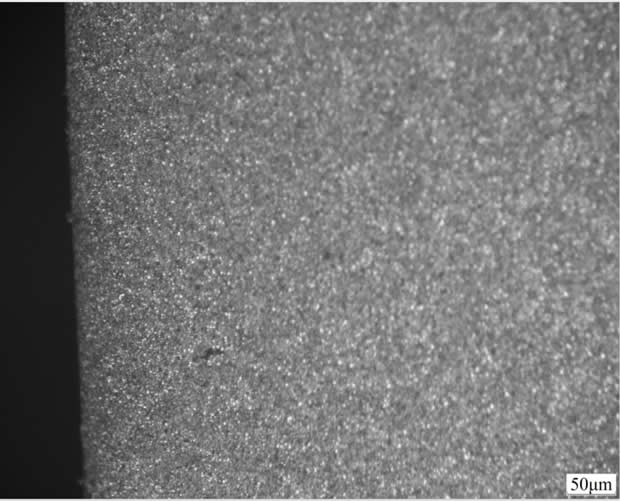

图2 表面金相组织（200X）
解析：表面未发现渗碳层深度，表面和内部金相组织均为隐针回火马氏体+粒状碳化物。未经过渗碳处理。
结合化学成分、金相组织、洛氏硬度（HRC），材质可能为GCr15SiMn。由于未经过渗碳处理，不能达到渗碳金属件表面层具有高硬度和耐磨性，而金属件的中心部分仍然保持着低碳钢的韧性和塑性的使用特性要求。
合理化建议：进货要求1、原材料指定20CrNiMo合金钢 ；2、表面渗碳处理硬度达到58-61HRC ;3渗碳层深度达到0.7-1.0mm 4、内部硬度达到40-50HRC。
